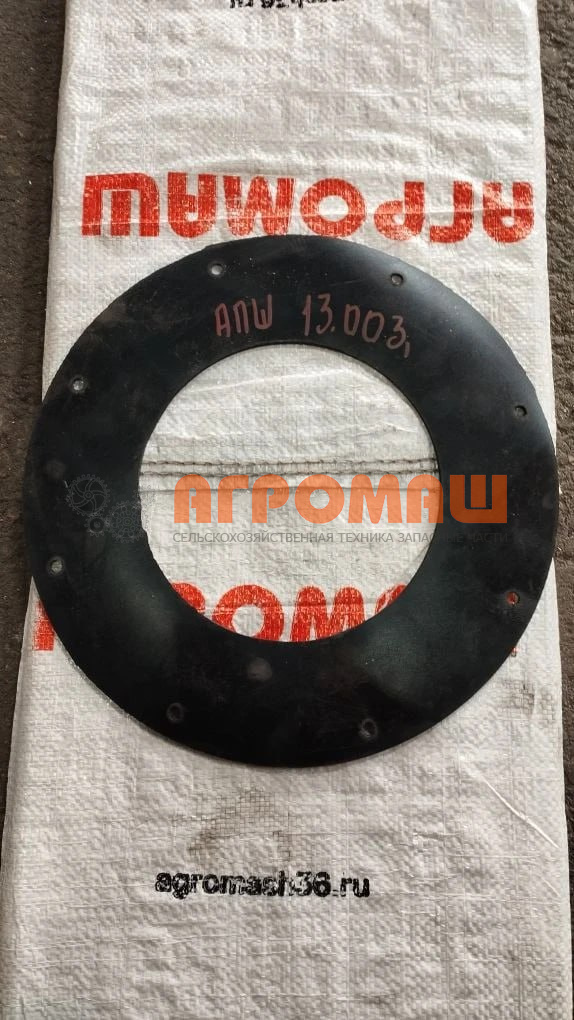

Уплотнение АПШ 13.003 предотвращает утечку протравливающей жидкости и просыпание семян через места прохода вращающихся валов в узле выгрузки. Обеспечивает герметичность при сохранении свободного вращения рабочих органов:
- Тип детали: Уплотнение манжетное / сальниковое
- Применяемость: протравитель семян ПС-10, ПС-10АМ
- Производитель: Гатчинсельмаш (Россия)
- Узел установки: камера смешивания / узел выгрузки ПС-10.13.000
- Рабочая среда: протравливающая жидкость, семенной материал, пыль
Технические особенности:
- материал: маслобензостойкая резина (ИРП-1350, 7ИРП-1350) с тканевым армированием — стойкость к фунгицидам на водной, спиртовой и масляной основе;
- конструкция: однокромочное исполнение с пружиной (или без, по спецификации) — удерживает среду при давлении до 0,05 МПа;
- температурный режим: -40…+100°С — работоспособность в ранневесенний и осенний периоды;
- точность посадки: внутренний ∅ с допуском h9, наружный ∅ с посадкой Н7 — исключает проворачивание и смещение в корпусе.
- очистите посадочное отверстие и вал от загрязнений, заусенцев, следов коррозии;
- проверьте биение вала (допуск ≤ 0,1 мм) и шероховатость поверхности (Ra ≤ 0,8 мкм);
- смажьте рабочую кромку и вал совместимой смазкой (ЦИАТИМ-201, ЛИТОЛ-24);
- установите уплотнение оправкой, равномерно, без перекоса, до упора в бурт;
- после сборки проверьте отсутствие течи на холостом ходу и под нагрузкой.
Важно:
- Уплотнение АПШ 13.003 имеет рабочую кромку с односторонним профилем. При монтаже критично соблюдать ориентацию: пружина/скос должны быть обращены к уплотняемой среде. Ошибка приводит к мгновенному пропуску жидкости.
- Запрещено: использовать герметики на силиконовой основе при установке — они разрушают материал уплотнения и нарушают работу пружинного элемента.
- При замене уплотнения АПШ 13.003 обязательно проверяйте состояние посадочной поверхности вала. Наличие рисок или выработки > 0,1 мм приведёт к быстрому износу новой детали. При необходимости — восстановите вал гильзой или замените комплектно.
